DWS輸送機
標簽：
選型表 |
|||||||
|
序號 |
型號 |
品名 |
輸送機規格 |
掃描面數 |
DWS段數 |
速度 |
|
|---|---|---|---|---|---|---|---|
|
1 |
DWS1-4.2 |
DWS一面掃輸送機 |
4.2米 |
一面 |
三段式 |
1.5m/s |
|

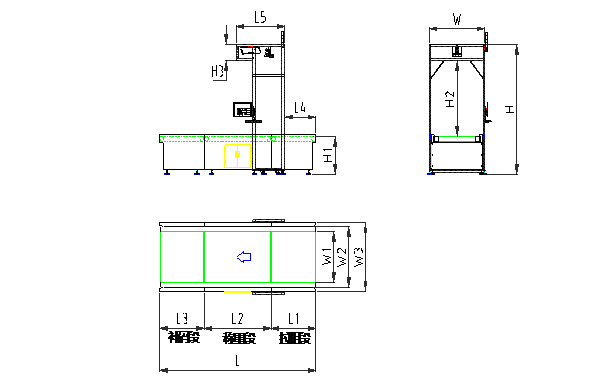

基本參數 |
||||||||
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
W |
單位 |
|---|---|---|---|---|---|---|---|---|
|
DWS1-4.2 |
4200 |
1200 |
1800 |
1200 |
835 |
1300 |
1500 |
mm |
|
型號 |
W1 |
W2 |
W3 |
H |
H1 |
H2 |
H3 |
單位 |
|
DWS1-4.2 |
1000 |
1200 |
1360 |
2580 |
750 |
1500 |
320 |
mm |
B、DWS五面掃輸送機
選型表 |
|||||||
|
序號 |
型號 |
品名 |
輸送機規格 |
掃描面數 |
DWS段數 |
速度 |
|
|---|---|---|---|---|---|---|---|
|
1 |
DWS5-4.2 |
DWS五面掃輸送機 |
4.2米 |
五面 |
三段式 |
1.5m/s |
|

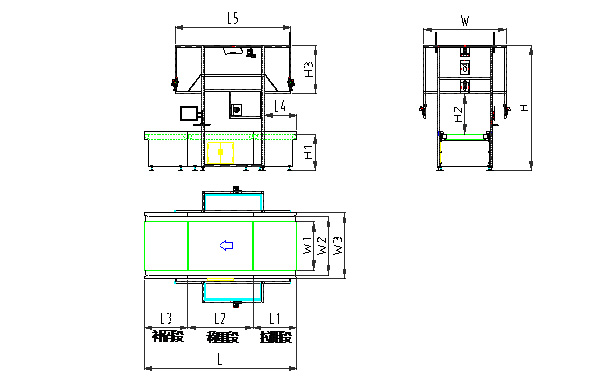

基本參數 |
||||||||||
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
W |
單位 |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
DWS5-4.2 |
4200 |
1200 |
1800 |
1200 |
875 |
3200 |
2280 |
mm |
||
|
型號 |
W1 |
W2 |
W3 |
H |
H1 |
H2 |
H3 |
單位 |
||
|
DWS5-4.2 |
1000 |
1200 |
1360 |
2580 |
750 |
820 |
1000 |
mm |
||
使用的基本要求 |
||||||||||
|
序號 |
名稱 |
基本要求 |
備注 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
輸送物 |
各類快件包裹 |
|
|||||||
|
2 |
輸送物重量 |
100g≤W≤60kg |
|
|||||||
|
3 |
輸送物最大尺寸 |
1200（L）*900（W）*750（H） |
（mm） |
|||||||
|
4 |
輸送物最小尺寸 |
150（L）*150（W）*30（H） |
（mm） |
|||||||
|
5 |
輸送物外形 |
非圓形件、非底面拱形件、非十分不飽和、松垮的編織袋 |
|
|||||||
|
6 |
輸送物包裝 |
非金屬包裝、非木制包裝、無容易被設備纏繞的線狀外露的包裝 |
|
|||||||
|
7 |
輸送物卸貨擺放要求 |
卸貨時，單件擺放，不能堆疊，不能左右并排，單件間隔≥10mm，一面掃面單必須向上，面單不能褶皺；五面掃面單不得向下緊貼輸送帶，面單不能褶皺 |
|
|||||||
|
8 |
控制要求 |
拉距段、稱重段、補碼段輸送機由光電控制，單件輸送、掃碼、稱重、測體積，待數據測出回傳后，第二件才啟動輸送 |
|
|||||||
|
9 |
急停要求 |
各段具備緊急停機功能，急停后需人工復位 |
|
|||||||
|
10 |
稱重儀表加密功能 |
防止員工誤操作 |
|
|||||||
|
11 |
相機拍照 |
采用頻閃相機方案，相機支架全方位遮光布包裹，無光污染 |
|
|||||||
|
12 |
電腦使用要求 |
DWS電腦專機專用，操作人員不得上網下載，避免中毒 |
|
|||||||
|
13 |
電腦設置要求 |
DWS電腦均按客戶提供的IP進行設置，并與客戶服務器時間保持一致，顯示器與鍵盤配有專用防塵套 |
|
|||||||
主要配置 |
||||||
|
序號 |
名稱 |
規格型號 |
品牌 |
|||
|---|---|---|---|---|---|---|
|
1 |
拉距段皮帶輸送機 |
LC1200-1000 |
順天 |
|||
|
2 |
動態稱重皮帶輸送機 |
WLC1800-1000 |
順天 |
|||
|
3 |
補碼段段皮帶輸送機 |
LC1200-1000 |
順天 |
|||
|
4 |
三段式驅動電機 |
伺服電機ECMA-C20807RS/ |
臺達/匯川 |
|||
|
5 |
三段式伺服驅動器 |
ASD-B2-0721-B/ |
臺達/匯川 |
|||
|
6 |
三段式輸送帶 |
3.0縱溝帶 |
永利 |
|||
|
7 |
稱重傳感器 |
中航HM11-3C-100KG-4B |
中航 |
|||
|
8 |
掃碼相機 |
智能相機2000W |
?？?大華 |
|||
|
9 |
體積相機 |
3D相機200mW |
海康/大華 |
|||
|
10 |
視覺控制器 |
X86 |
?？?大華 |
|||
|
11 |
電腦配置 |
CPU,內存，顯示屏， |
工業級 |
|||
|
12 |
電氣控制元件 |
PLC |
西門子 |
|||
|
13 |
光電開關 |
E3Z |
歐姆龍 |
|||
