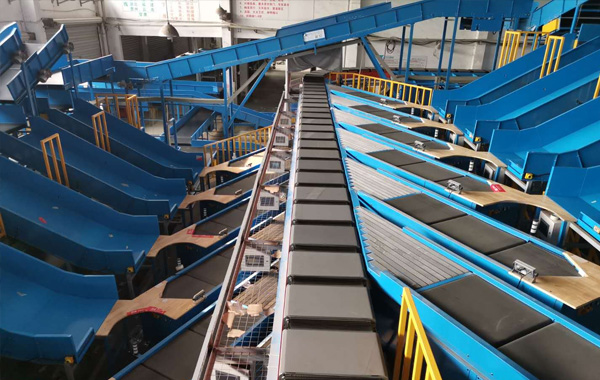

環形交叉帶分揀機
標簽：

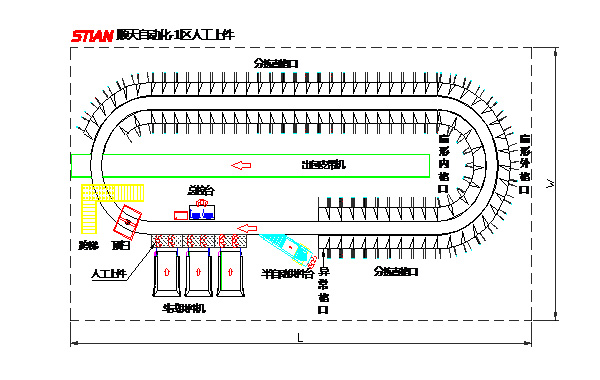

選型表 |
||||||||
|
序號 |
型號 |
品名 |
規格（周長） |
上件區 |
上件人數 |
小車 |
格口 |
半自動供件臺 |
|---|---|---|---|---|---|---|---|---|
|
1 |
CS66/GK60 |
環形交叉帶分揀機 |
39.6m |
單區 |
6人 |
66 |
60 |
1臺 |
|
2 |
CS81/GK80 |
環形交叉帶分揀機 |
48.6m |
單區 |
6人 |
81 |
80 |
1臺 |
|
3 |
CS96/GK100 |
環形交叉帶分揀機 |
57.6m |
單區 |
6人 |
96 |
100 |
1臺 |
|
4 |
CS111/GK120 |
環形交叉帶分揀機 |
66.6m |
單區 |
6人 |
111 |
120 |
1臺 |
|
5 |
CS126/GK140 |
環形交叉帶分揀機 |
75.6m |
單區 |
6人 |
126 |
140 |
1臺 |
基本參數 |
|||||||||||
|
型號 |
L（m） |
W（m） |
格口尺寸 |
小車尺寸 |
運行速度 |
理論效率 |
讀碼方式 |
稱重 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
CS66/GK60 |
20 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
頂掃 |
不配 |
|||
|
CS81/GK80 |
25 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
頂掃 |
不配 |
|||
|
CS96/GK100 |
30 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
頂掃 |
不配 |
|||
|
CS111/GK120 |
35 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
頂掃 |
不配 |
|||
|
CS126/GK140 |
40 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
頂掃 |
不配 |
|||

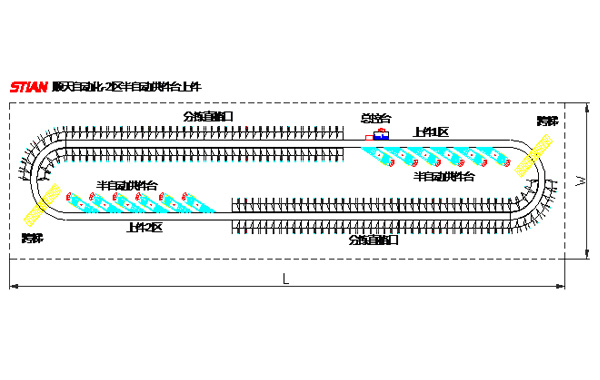

選型表 |
|||||||||||
|
序號 |
型號 |
品名 |
規格（周長） |
上件區 |
上件人數 |
小車 |
格口 |
半自動供件臺 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
2CS196/GK184 |
環形交叉帶分揀機 |
117.6m |
2區 |
12人 |
196 |
184 |
12臺 |
|||
|
2 |
2CS206/GK200 |
環形交叉帶分揀機 |
123.6m |
2區 |
12人 |
206 |
200 |
12臺 |
|||
|
3 |
2CS216/GK216 |
環形交叉帶分揀機 |
129.6m |
2區 |
12人 |
216 |
216 |
12臺 |
|||
|
4 |
2CS226/GK232 |
環形交叉帶分揀機 |
135.6m |
2區 |
12人 |
226 |
232 |
12臺 |
|||
|
5 |
2CS236/GK248 |
環形交叉帶分揀機 |
141.6m |
2區 |
12人 |
236 |
248 |
12臺 |
|||
基本參數 |
||||||||
|
型號 |
L（m） |
W（m） |
格口尺寸 |
小車尺寸 |
運行速度 |
理論效率 |
讀碼方式 |
稱重 |
|---|---|---|---|---|---|---|---|---|
|
2CS196/GK184 |
60 |
15 |
750 |
700*450 |
2m/s |
24000 |
快掃 |
配 |
|
2CS206/GK200 |
63 |
15 |
750 |
700*450 |
2m/s |
24000 |
快掃 |
配 |
|
2CS216/GK216 |
66 |
15 |
750 |
700*450 |
2m/s |
24000 |
快掃 |
配 |
|
2CS226/GK232 |
69 |
15 |
750 |
700*450 |
2m/s |
24000 |
快掃 |
配 |
|
2CS236/GK248 |
72 |
15 |
750 |
700*450 |
2m/s |
24000 |
快掃 |
配 |

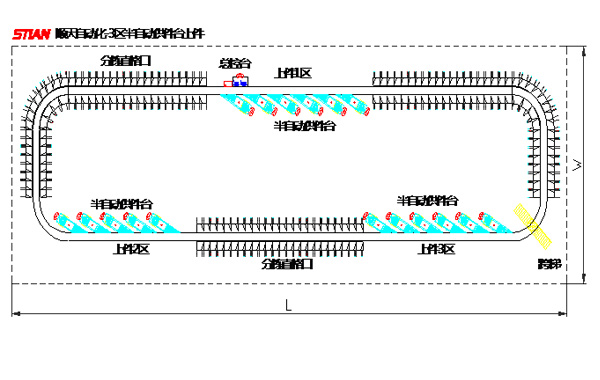

選型表 |
|||||||||||||
|
序號 |
型號 |
品名 |
規格（周長） |
上件區 |
上件人數 |
小車 |
格口 |
半自動供件臺 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
3CS266/GK224 |
環形交叉帶分揀機 |
159.6m |
3區 |
18人 |
266 |
224 |
18臺 |
|||||
|
2 |
3CS281/GK248 |
環形交叉帶分揀機 |
168.6m |
3區 |
18人 |
281 |
248 |
18臺 |
|||||
|
3 |
3CS296/GK272 |
環形交叉帶分揀機 |
177.6m |
3區 |
18人 |
296 |
272 |
18臺 |
|||||
|
4 |
3CS311/GK296 |
環形交叉帶分揀機 |
186.6m |
3區 |
18人 |
311 |
296 |
18臺 |
|||||
|
5 |
3CS326/GK320 |
環形交叉帶分揀機 |
195.6m |
3區 |
18人 |
326 |
320 |
18臺 |
|||||
基本參數 |
|||||||||||||
|
型號 |
L（m） |
W（m） |
格口尺寸 |
小車尺寸 |
運行速度 |
理論效率 |
讀碼方式 |
稱重 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3CS266/GK224 |
75 |
20 |
750 |
700*450 |
2m/s |
36000 |
快掃 |
配 |
|||||
|
3CS281/GK248 |
80 |
20 |
750 |
700*450 |
2m/s |
36000 |
快掃 |
配 |
|||||
|
3CS296/GK272 |
85 |
20 |
750 |
700*450 |
2m/s |
36000 |
快掃 |
配 |
|||||
|
3CS311/GK296 |
90 |
20 |
750 |
700*450 |
2m/s |
36000 |
快掃 |
配 |
|||||
|
3CS326/GK320 |
95 |
20 |
750 |
700*450 |
2m/s |
36000 |
快掃 |
配 |
|||||
主要部件

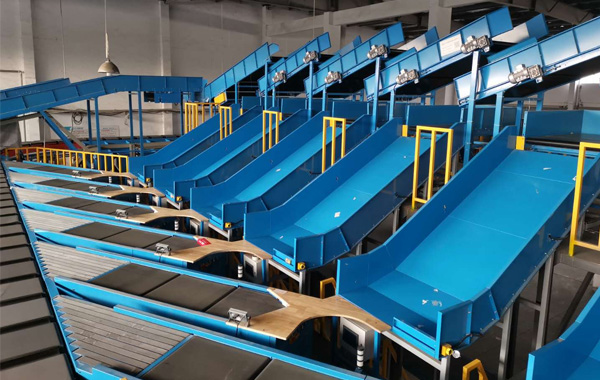

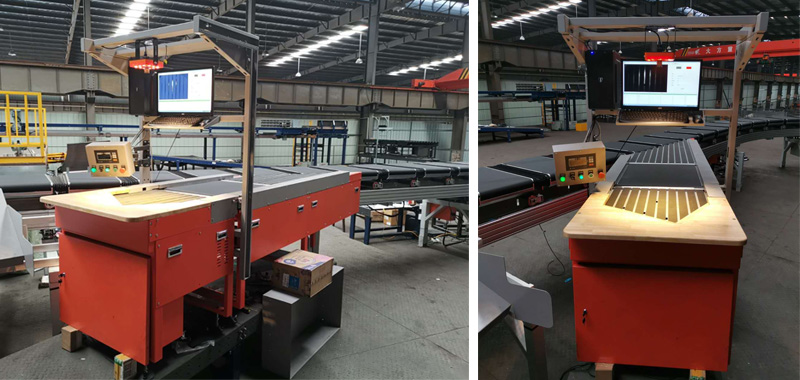

1.1、半自動供件臺（三段式）
1.1.1、采用半自動供件臺進行供件，人工將快件放于半自動供件臺，由供件臺平穩的將快件傳送到分揀機承載單元上。出港自動線供件使用帶動態稱重功能的三段式上件機進行上件拍照。
1.1.2、進港自動線供件可以使用不帶快手的三段式供件臺+環線頂掃模式 / 帶快手掃碼的三段式供件（無需頂掃）模式進行供件拍照；不帶快手三段式供件方式：第一段供件員擺件自動供件（異常件人工NC滑槽剔除），第二段緩存，第三段緩存并加速供件；帶快手三段式供件方式：第一段供件員擺件快手掃描拍照后自動供件（異常件人工NC滑槽剔除），第二段緩存，第三段緩存并加速供件；
1.1.3、進港單個半自動供件臺效率≥2200票/小時 ，出港單個半自動供件臺（帶稱重功能）效率≥2000票/小時；實際操作效率與整套分揀機總體處理量匹配；
1.1.4、半自動供件臺設有供件效率顯示裝置，能夠?qū)崟r(shí)告知供件人員當前供件的效率和目標效率；
1.1.5、如有稱重功能的半自動供件臺，重量精度為±20g；如重量超過3kg，需報警提示且不供件至主線；
1.1.6、每個供件臺屬于獨立系統，每個啟動、停止均由單個控制面板進行操作；
1.1.7、同時供件臺配置相應的功能、指示燈和對應按鈕：?jiǎn)?dòng)和停止、自動/人工/維護模式、急停、復位、倒退（需防止誤觸碰）等。
1.1.8、供件臺急停裝置：急停按鈕應設置在供件人員可以在操作時快速觸及到且平時又不容易被人誤觸碰到的位置，每個人工工位操作區域配置一個；急停觸發后，分揀機應快速停止運轉；必須由操作員在本地主動操作，才能釋放急停裝置；
1.1.9半自動供件臺單側布局
1.2、供件方式
1.2.1、擺臂分揀存件滑槽
1.2.2、平面線輸送存件滑槽

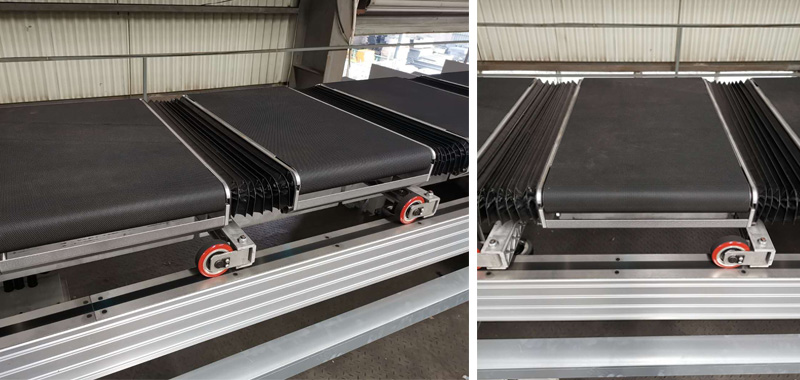

2、皮帶小車
1）性能規范說明
2）承載小車的皮帶采用熱熔方式連接，采用強度高、耐磨損且具有緩沖性能的材料制造，保證上件穩定，供件或落件時包裹與小車皮帶不打滑；
3）卸載機構動作落件準確、可靠、無飄格現象；
4）正常運轉情況下，快件不可脫離承載小車，尤其是在上件和轉彎時；
5）小車與小車之間附有蓋板，在運行中可保持封閉承載單元之間的空隙，防止快件卡夾；
6）小車皮帶、下車滾筒、小車與小車之間的銜接處需要方便拆卸、更換和維護；
7）小車節距600mm，小車皮帶面寬度不得小于700mm*425mm； 8）小車在軌道上運行時不能有異響和較大幅度的震動；

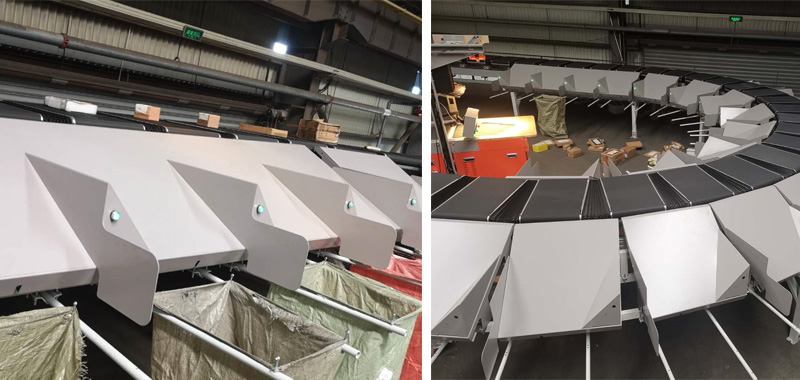

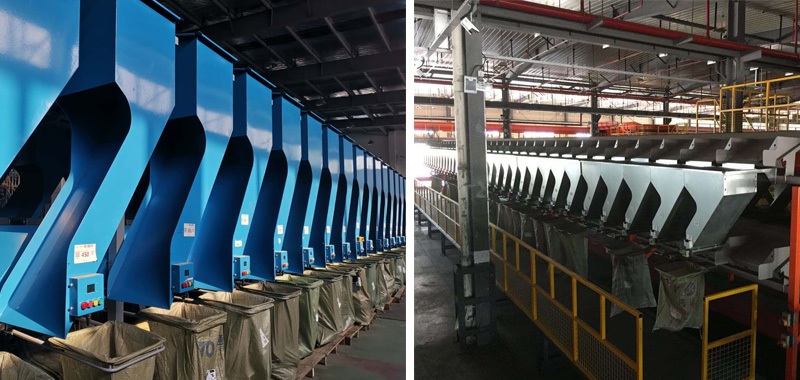

3、格口
3.1 標準格口HC3000-750：將包裹直接分揀至網點格口的滑槽。
3.2 雙層格口SHC750：上下層同格口布袋直落；上下層錯1位格口落袋。
使用的基本要求 |
|||||||
|
序號 |
名稱 |
基本要求 |
備注 |
||||
|---|---|---|---|---|---|---|---|
|
1 |
輸送物 |
各類快件包裹 |
|
||||
|
2 |
輸送物重量 |
20g≤W≤15kg |
|
||||
|
3 |
輸送物最大尺寸 |
400（L）*400（W）*400（H） |
（mm） |
||||
|
4 |
輸送物最小尺寸 |
100（L）*100（W）*3（H） |
（mm） |
||||
|
5 |
輸送物外形 |
非圓形件、非底面拱形件 |
|
||||
|
6 |
輸送物包裝 |
非金屬包裝、非木制包裝、無容易被設備纏繞的線狀外露的包裝 |
|
||||
|
7 |
輸送物擺放要求 |
單件擺放，不能堆疊，不能左右并排，面單必須向上，面單不能褶皺； |
|
||||
|
8 |
控制要求 |
交叉帶啟動前，峰鳴音提示10秒后再啟動， |
|
||||
|
9 |
急停要求 |
整機具備緊急停機功能，急停后需人工復位 |
|
||||
|
10 |
稱重儀表加密功能 |
防止員工誤操作 |
|
||||
|
11 |
相機拍照 |
采用頻閃相機方案，相機支架全方位遮光布包裹，無光污染 |
|
||||
|
12 |
電腦使用要求 |
電腦專機專用，操作人員不得上網下載，避免中毒 |
|
||||
|
13 |
電腦設置要求 |
電腦均按客戶提供的IP進行設置，并與客戶服務器時間保持一致，顯示器與鍵盤配有專用防塵套 |
|
||||
主要配置 |
|||||||
|
序號 |
名稱 |
規格型號 |
品牌 |
||||
|---|---|---|---|---|---|---|---|
|
1 |
小車 |
XC700*450 |
順天 |
||||
|
2 |
小車動力 |
電動滾筒 |
莫迪 |
||||
|
3 |
小車皮帶 |
鉆石花紋帶 |
永利 |
||||
|
4 |
直線電機 |
LC1200-1000 |
莫迪 |
||||
|
5 |
滑觸線 |
|
松下 |
||||
|
6 |
小車軌道 |
鋁型材/鋼軌 |
順天 |
||||
|
7 |
半自動供件臺 |
SJJ01 |
順天 |
||||
|
8 |
上件機動力 |
伺服電機 |
臺達 |
||||
|
9 |
格口 |
HC3000-750 |
順天 |
||||
|
10 |
頂掃相機 |
智能相機 |
?？?大華 |
||||
|
11 |
快掃相機 |
工業相機600W |
?？?大華 |
||||
|
12 |
電腦配置 |
CPU,內存，顯示屏， |
工業級 |
||||
|
13 |
電氣控制元件 |
PLC |
西門子 |
||||
|
14 |
光電開關 |
E3Z |
歐姆龍 |
||||

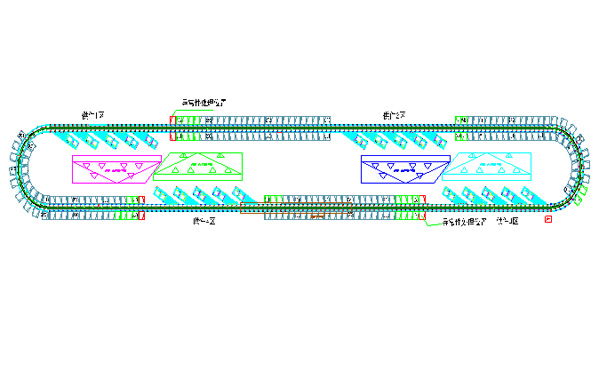

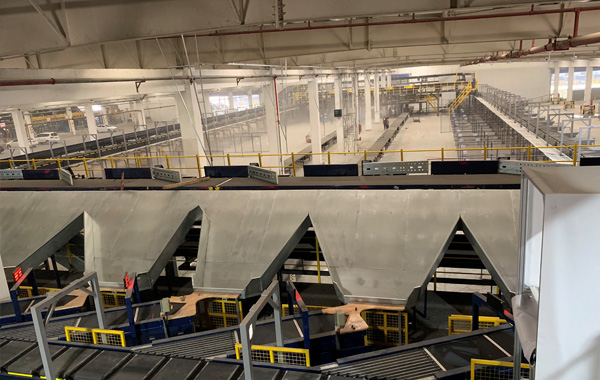

項目案例

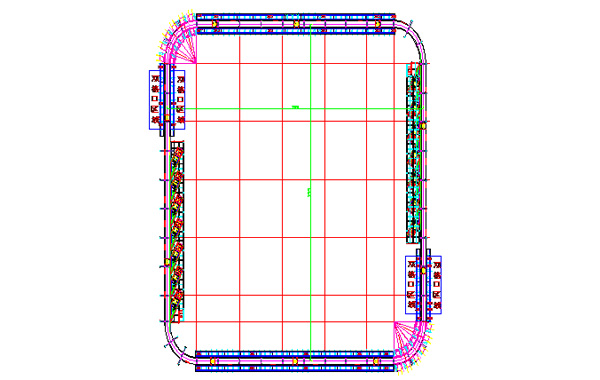

瑞安中通方案圖

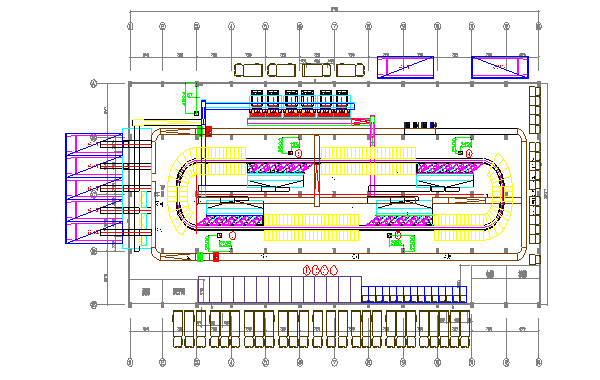

寧波北侖中通方案圖

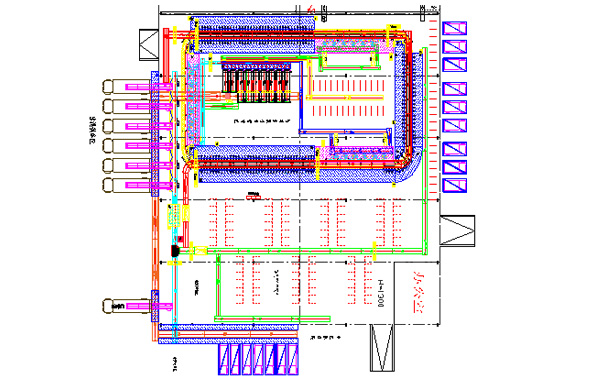

湖州百世方案圖
永康中通方案圖
